Резервуары стальные горизонтальные двустенные РГСД (РГСДп, РГСДн) применяются для приема, хранения и выдачи различных жидкостей, в основном нефтепродуктов, на территории резервуарных парков, нефтяных терминала и АЗС. Плотность хранимого продукта не должна превышать 1 т/м3.

К эксплуатации стальных двустенных резервуаров применяют несколько требований:

• температура окружающей среды – от +50°С до -60°С
• рабочее давление – до 0,07 МПа (0,7 кгс/см2)
• межстенный вакуум – до 0,001 МПа (0,01 кгс/см2)
• сейсмичность района эксплуатации – до 7 баллов

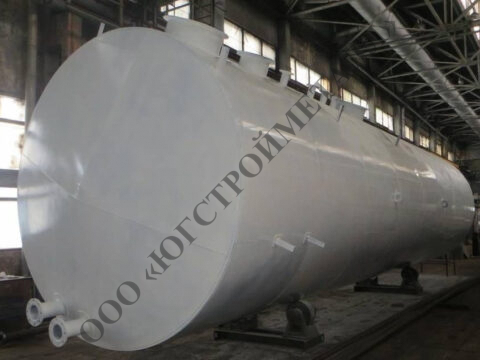

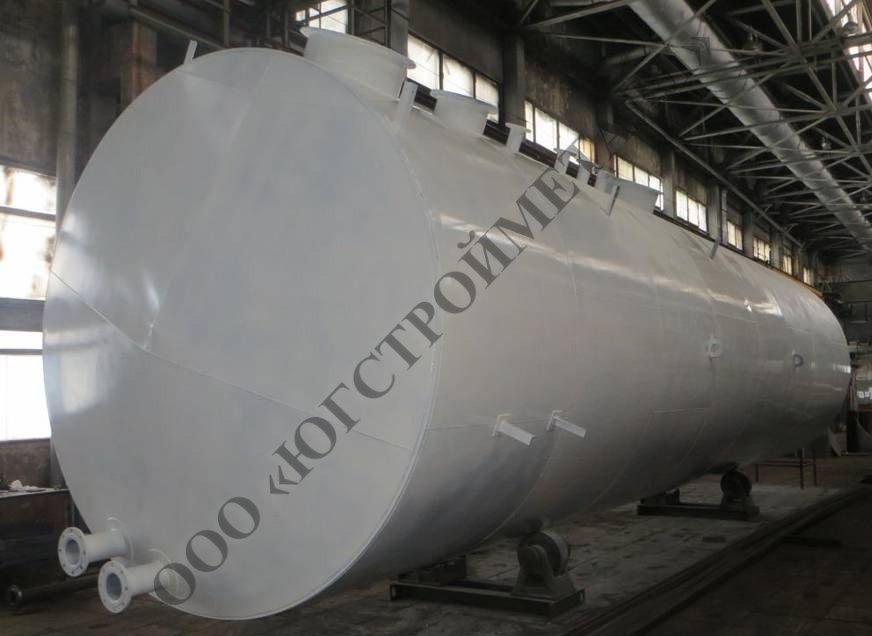

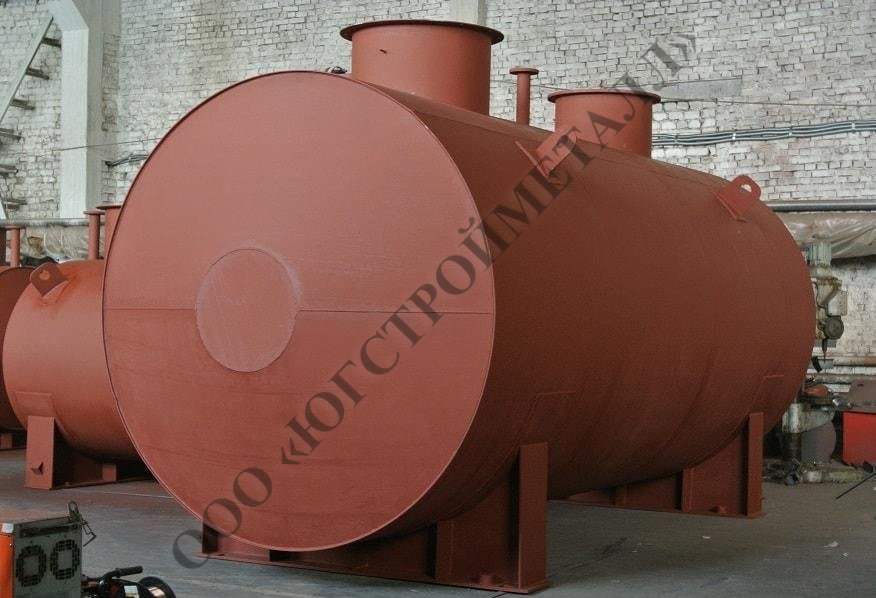

Конструкция двустенного резервуара представляет собой горизонтальный цилиндрический сосуд с расположенным внутри еще одним сосудом, так называемый, резервуар “стакан в стакане”. Такая конструкция двустенных резервуаров делает хранение нефтепродуктов более экологически безопасным, так как возможность утечки жидкости сведена к минимуму за счет наличия межстенного пространства. Резервуары с двойной стенкой также менее пожаро- и взрывоопасны. Подобная конструкция резервуара с защитной стенкой также способствует сохранению тепла внутри резервуара, что уменьшает теплопотери в процессе обогрева.

Межстенное пространство двустенных сосудов заполняется демпфирующей жидкостью (тосолом, антифризом, этиленгликоль), инертным газом (азотом) или теплоизоляционным материалом.

К жидкости в межстенном пространстве применяют несколько требований:

• ее плотность не должна быть выше плотности хранимого топлива
• температура вспышки не должна быть ниже 100°С
• она не должна вступать ни в какие химические реакции с материалом изготовления резервуара
• химические и физические свойства жидкости не должны меняться в процессе всей эксплуатации двустенного резервуара

Разгерметизация межстенового пространства позволяет быстрее заметить утечку хранимой жидкости из внутреннего резервуара и устранить неисправность. Для определения разгерметизации межстенного пространства между емкостями устанавливают датчики-сигнализаторы давления.

Резервуары типа РГСД могут поставляться в двух конструктивных вариантах:

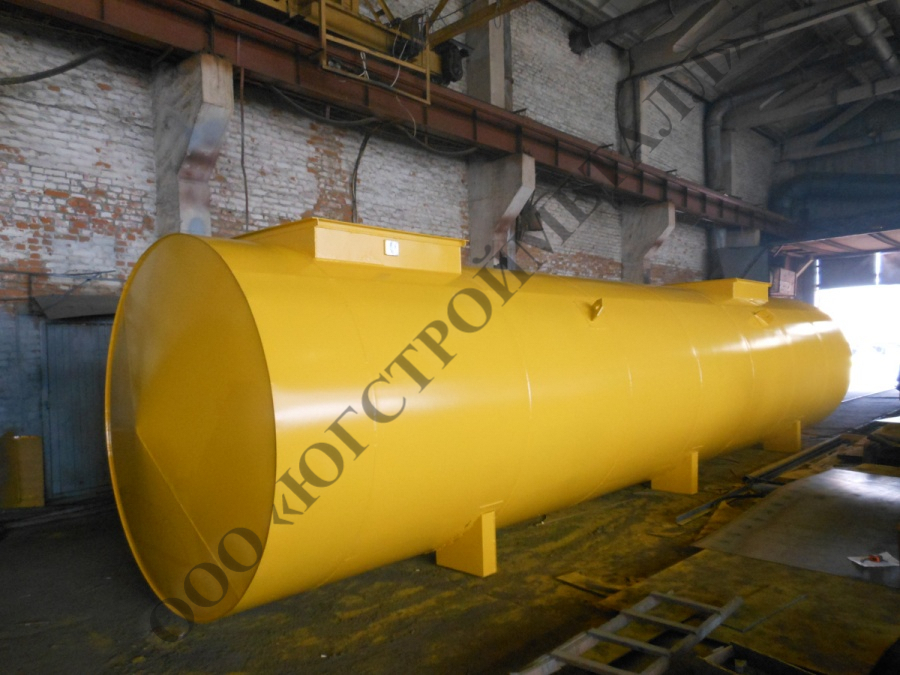

• наземные двустенные горизонтальные резервуары РГСДн
• подземные двустенные горизонтальные резервуары РГСДп

Следует отметить, что подземные двустенные горизонтальные резервуары более распространены. Наличие двух стенок резервуаров РГСД позволяет устанавливать их в любой грунт (влажный, сухой), так как внешний сосуд выполняет и защитную роль, которая помогает сохранить физико-химические характеристики хранимой жидкости.

В случае возможности загустения хранимой жидкости двустенный резервуар оборудуется подогревателями (пароводяными или электрическими).

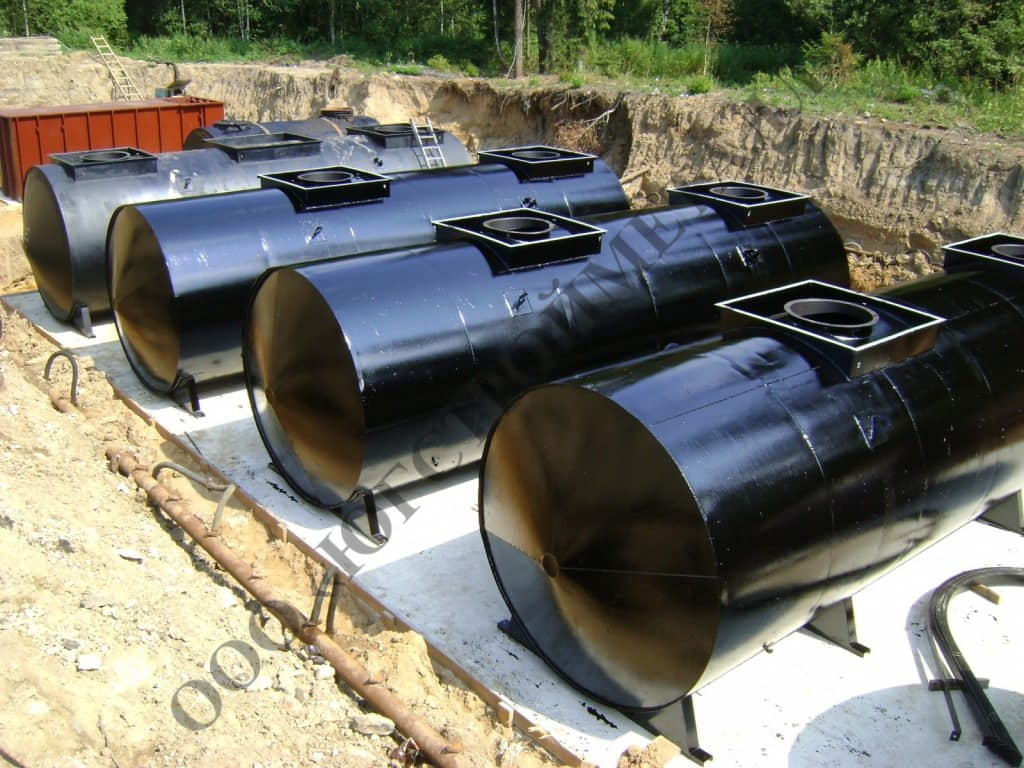

Подземная установка двустенных резервуаров осуществляется на опору или площадку при помощи хомутов. Доступ к резервуару осуществляется через шахту-колодец.

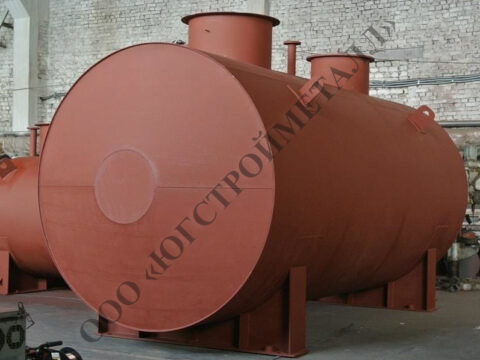

Отличительной особенностью двустенных емкостей является минимальная установка двух горловин для проведения технологического обслуживания и для установки резервуарного оборудования.

Двустенные горизонтальные резервуары могут изготавливаться также с одним или более отсеков для возможности хранения различных жидкостей.

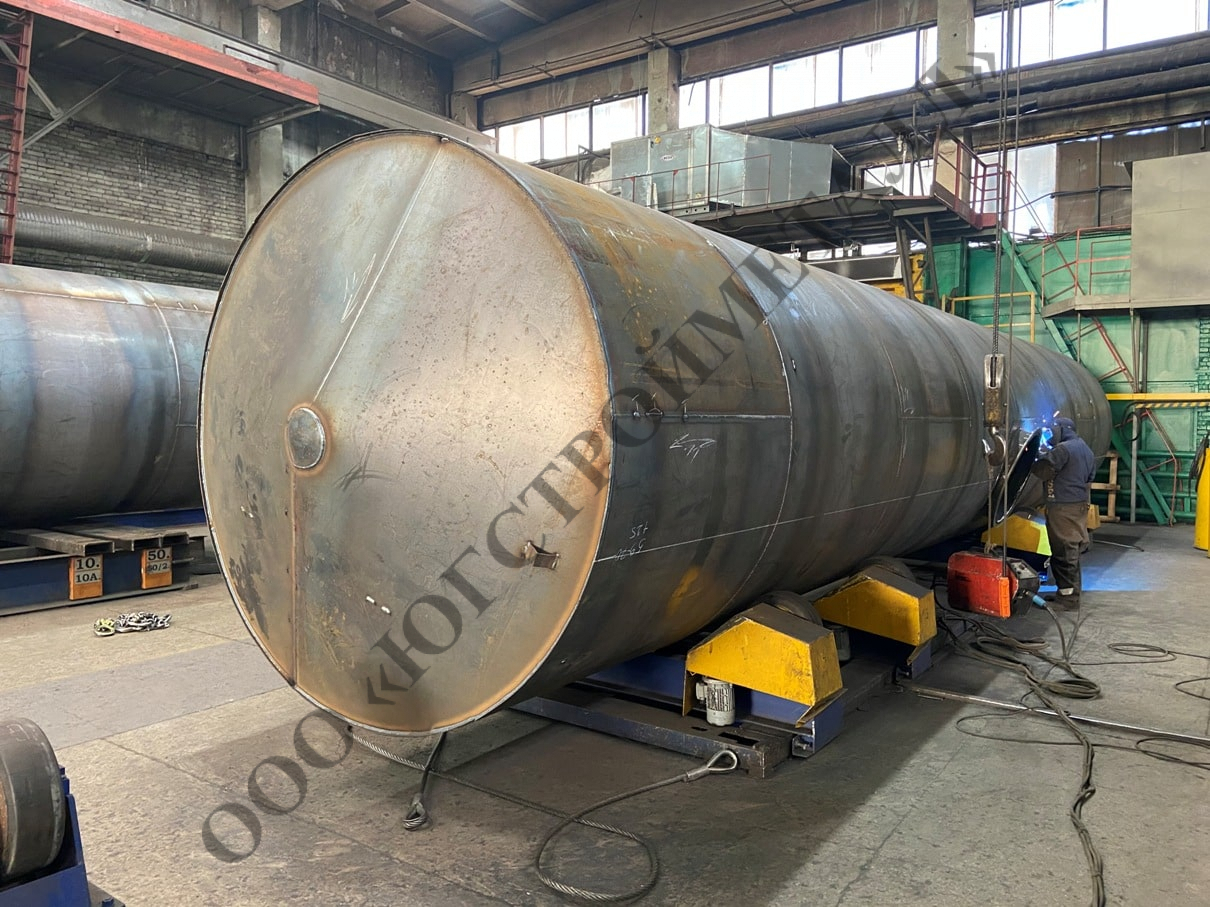

Горизонтальные двустенные резервуары изготавливаются из низколегированной, малоуглеродистой и нержавеющей стали в зависимости от условий эксплуатации, требований Заказчика и нормативных документов. Толщина стенок внутреннего и внешнего сосудов составляет 4-6 мм.

Габаритные размеры двустенных горизонтальных резервуаров

*Массу двустенного резервуара уточняйте у наших специалистов
